مقدمه
با گسترش استفاده از تجهیزات الکتریکی در ساختمانها، صنایع و تأسیسات مختلف، حفاظت از جان افراد و تجهیزات در برابر خطرات ناشی از برقگرفتگی و نشت جریان اهمیت ویژهای پیدا کرده است. یکی از مهمترین تجهیزات حفاظتی در سیستمهای برق، کلید جریان باقیمانده یا RCD (Residual Current Device) است که برای تشخیص جریانهای نشتی و قطع سریع مدار طراحی شده است.
کلید جریان باقیمانده چیست؟
کلید جریان باقیمانده وسیلهای حفاظتی است که اختلاف بین جریان عبوری از سیم فاز و سیم نول را اندازهگیری میکند. در شرایط عادی، مقدار جریان خروجی از فاز با جریان برگشتی از نول برابر است. اما اگر بخشی از جریان به دلیل خرابی عایق، تماس انسان با هادی برقدار یا نشتی به زمین از مسیر دیگری عبور کند، تعادل جریان به هم میخورد.
در این حالت، RCD اختلاف جریان را تشخیص داده و در مدت زمان بسیار کوتاهی مدار را قطع میکند.

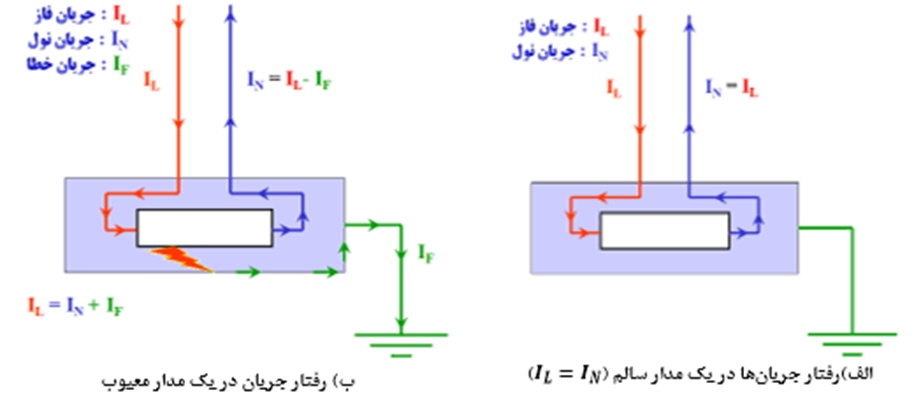

اصل عملکرد RCD
اساس عملکرد کلید جریان باقیمانده بر پایه قانون کیرشهف است. در شرایط عادی:
جریان رفت در فاز = جریان برگشت درنول
اما در صورت وجود نشتی:
جریان برگشت درنول ≠ جریان رفت در فاز
اختلاف این دو جریان به عنوان جریان باقیمانده شناخته میشود. هنگامی که این اختلاف از مقدار تنظیمشده بیشتر شود، کلید عمل کرده و مدار را قطع میکند.

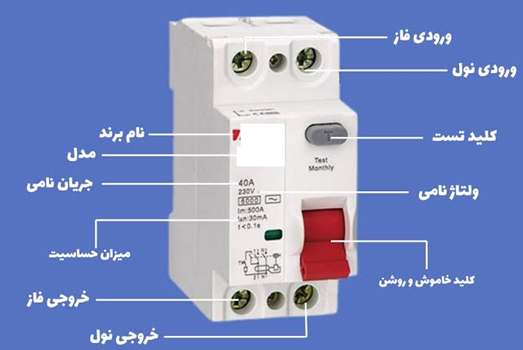

اجزای اصلی کلید جریان باقیمانده
- ترانس جریان تفاضلی (Current Transformer)
- رله تشخیص جریان نشتی
- مکانیزم قطعکننده مدار
- دکمه تست (TEST)
- کنتاکتهای ورودی و خروجی

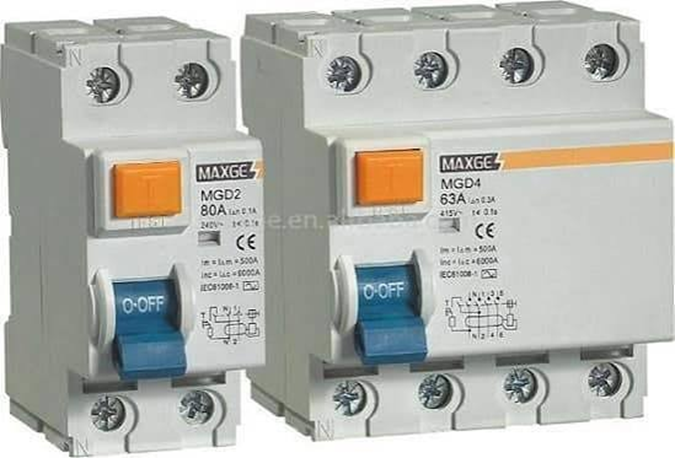

انواع کلیدهای جریان باقیمانده
-1 کلید RCCB (Residual Current Circuit Breaker)
این کلید فقط در برابر جریان نشتی محافظت میکند و قابلیت حفاظت در برابر اضافهبار و اتصال کوتاه را ندارد.
کاربردها:
- ساختمانهای مسکونی
- مراکز تجاری
- سیستمهای روشنایی
-2کلید RCBO (Residual Current Breaker with Overcurrent Protection)
این کلید علاوه بر حفاظت در برابر جریان نشتی، از مدار در برابر اضافهبار و اتصال کوتاه نیز محافظت میکند.
کاربردها:
- تابلوهای توزیع
- تجهیزات صنعتی
سیستمهای حساس الکتریکی

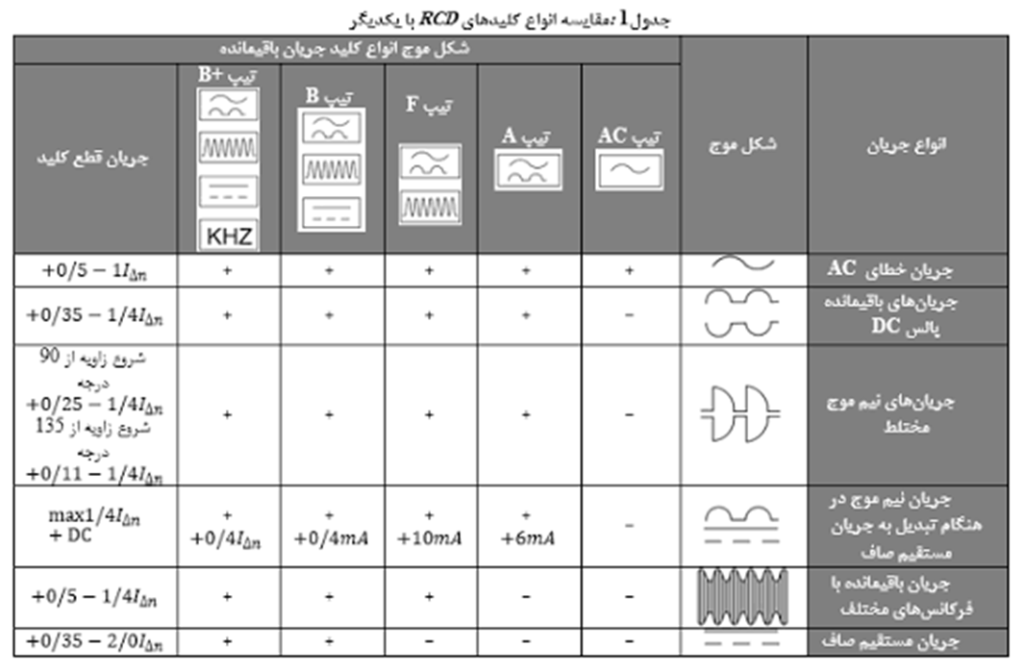

انواع RCD بر اساس نوع جریان نشتی
نوع AC
فقط جریانهای نشتی متناوب (AC) را تشخیص میدهد.
نوع A
علاوه بر جریان AC، نشتیهای پالسی DC را نیز تشخیص میدهد.
نوع F
برای تجهیزاتی با اینورتر و کنترل دور متغیر مناسب است.
نوع B
توانایی تشخیص جریانهای AC، DC پالسی و DC صاف را دارد و در سیستمهای فتوولتائیک، شارژر خودروهای برقی و تجهیزات صنعتی پیشرفته استفاده میشود.
حساسیتهای متداول RCD
| جریان نامی نشتی | کاربرد |
| 10 میلیآمپر | حفاظت بسیار حساس |
| 30 میلیآمپر | حفاظت افراد در برابر برقگرفتگی |
| 100 میلیآمپر | حفاظت تأسیسات |
| 300 میلیآمپر | حفاظت در برابر آتشسوزی ناشی از نشتی |
مزایای استفاده از کلید جریان باقیمانده
- جلوگیری از برقگرفتگی افراد
- کاهش خطر آتشسوزی ناشی از نشت جریان
- افزایش ایمنی تجهیزات الکتریکی
- قطع سریع مدار در زمان بروز خطا
- کاهش خسارات مالی و جانی
محدودیتهای RCD
- حفاظت در برابر اضافهبار و اتصال کوتاه در نوع RCCB وجود ندارد.
- در برخی شرایط ممکن است به دلیل نشتیهای طبیعی مدار، قطع ناخواسته رخ دهد.
- نیازمند نصب صحیح سیستم اتصال زمین است.
- تست دورهای برای اطمینان از عملکرد صحیح ضروری است.
- کاربردهای کلید جریان باقیمانده
- ساختمانهای مسکونی و اداری
- بیمارستانها و مراکز درمانی
- کارخانهها و واحدهای صنعتی
- استخرها و محیطهای مرطوب
- سیستمهای انرژی خورشیدی
- ایستگاههای شارژ خودروهای برقی
